قسمت 5: توان در مدارهای الکتریکی فیزیک (2) یازدهم دوره دوم متوسطه- نظری علوم ریاضی درسنامه آموزشی این مبحث

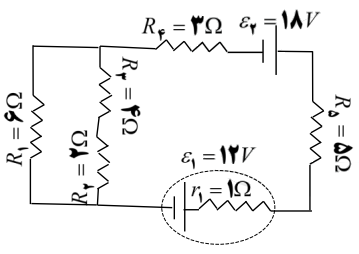

در مدار شکل روبه‌رو:
الف) توان ورودی مولد (1) چند وات است؟
ب) اختلاف پتانسیل دو سر مقاومت ${R_2}$ چند ولت است؟

نمایش پاسخ

الف) ${R_{23}} = {R_2} + {R_3} = 2 + 4 = 6\Omega \,\,\,,\,\,\,{R_{1/23}} = \frac{{{R_1}.{R_{23}}}}{{{R_1} + {R_{23}}}} = 3\Omega $
$I = \frac{{{\varepsilon _2} - {\varepsilon _1}}}{{\sum {R + r} }} = \frac{{18 - 12}}{{12}} = 0/5A$
${P_{in}} = {\varepsilon _1}I + {r_1}{I^2} = (12 \times 0/5) + (1 \times {0/5^2}) = 6/25W$
ب) ${I_{23}} = {I_2} = {I_3} = 0/25A\,\,,\,\,{V_2} = I{R_2} = 0/25 \times 2 = 0/5V$
