قسمت 5: توان در مدارهای الکتریکی فیزیک (2) یازدهم دوره دوم متوسطه- نظری علوم ریاضی درسنامه آموزشی این مبحث

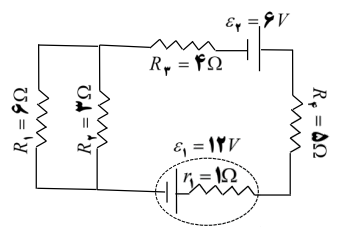

در مدار روبرو:
الف) توان خروجی مولد (1) چند ولت است؟
ب) اختلاف پتانسیل دو سر مقاومت ${R_1}$ چند ولت است؟

نمایش پاسخ

الف) ${R_{12}} = \frac{{{R_1}.{R_2}}}{{{R_1} + {R_2}}} = 2\Omega \,\,\,\,\,\,\,\,\,\Delta {V_{{\varepsilon _1}}} = {\varepsilon _1} - Ir\,\,\,\,\,\,\,\,\,\,\Delta {V_{{\varepsilon _1}}} = {\varepsilon _1} - (\frac{{{\varepsilon _1} - {\varepsilon _2}}}{{{R_{12}} + {R_3} + {R_4} + r}})r$
$\Delta {V_{{\varepsilon _1}}} = 12 - (\frac{{12 - 6}}{{2 + 4 + 5 + 1}}) \times 1 = 11/5V \to P = \Delta {V_{{\varepsilon _1}}}.I = 11/5 \times 0/5 = 5/75W$
ب) $\Delta {V_{{R_1}}} = \Delta {V_{{R_{12}}}} = I{R_{12}} = 0/5 \times 2 = 1V$
