فصل 2: جریان الکتریکی و مدارهای جریان مستقیم فیزیک (2) یازدهم دوره دوم متوسطه- نظری علوم ریاضی درسنامه آموزشی این مبحث

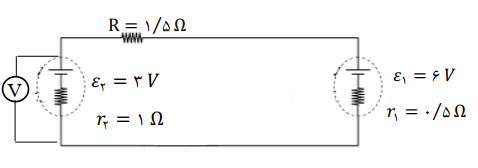

ولت‌سنج آرمانی در شکل زیر، چه عددی را نشان می‌دهد؟

نمایش پاسخ

$I = \frac{{{\varepsilon _1} - {\varepsilon _2}}}{{R + {r_1} + {r_2}}} = \frac{{6 - 3}}{{1/5 + 1 + 0/5}} = 1A$
$V = {\varepsilon _2} + {r_2}I = 3 + 1 \times 1 = 4V$
