** فصل 2: جریان الکتریکی و مدارهای جریان مستقیم فیزیک (2) یازدهم دوره دوم متوسطه- نظری علوم تجربی درسنامه آموزشی این مبحث

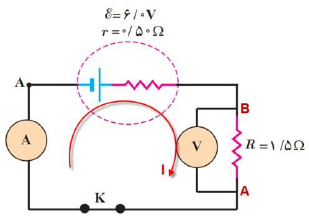

در شکل زیر آمپرسنج و ولت‌سنج چه عددهایی رانشان می‌دهند؟

نمایش پاسخ

با توجه به شکل و نحوه‌ی قرار گرفتن قطب‌های باتری، جهت جریان الکتریکی ساعتگرد است و چون مدار، یک مدار تک حلقه است بنابراین جریان در تمام قسمت‌های مدار مقدار ثابت و یکسانی دارد که اندازه‌ی آن از رابطه‌ی زیر به دست می‌آید.

$I=\frac{\varepsilon }{R+r}\to I=\frac{6}{1/5+0/5}=3A$

بنابراین عددی که آمپرسنج نشان می‌دهد برابر با 3 آمپر است.
برای به دست آوردن عددی که ولت‌سنج نشان می‌دهد باید اختلاف‌پتانسیل بین دو نقطه‌ی A و B را به دست آوریم.

راه اول: ${{V}_{B}}-RI={{V}_{A}}\to {{V}_{B}}-{{V}_{A}}=RI\to {{V}_{B}}-{{V}_{A}}=1/5\times 3=4/5v$
راه دوم: ${{V}_{A}}+\varepsilon -rI={{V}_{B}}\to {{V}_{B}}-{{V}_{A}}=\varepsilon -rI\to {{V}_{B}}-{{V}_{A}}=6-0/5\times 3\to {{V}_{B}}-{{V}_{A}}=4/5v$
راه سوم: $V=RI\to V=1/5\times 3=4/5v$
