** فصل 2: جریان الکتریکی و مدارهای جریان مستقیم فیزیک (2) یازدهم دوره دوم متوسطه- نظری علوم تجربی درسنامه آموزشی این مبحث

دو مقاومت موازی 6 اهمی و 12 اهمی به طور متوالی به یک مقاومت 2 اهمی وصل شده است. اکنون مجموعه‌ی مقاومت‌ها را به دو سر یک باتری آرمانی 36 ولتی می‌بندیم.

الف) شکل مدار را رسم و مقاومت معادل این مدار را به دست آورید.
ب) جریان کلی مدار چند آمپر است؟
ج) توان مصرفی مقاومت 2 اهمی را به دست آورید.

نمایش پاسخ

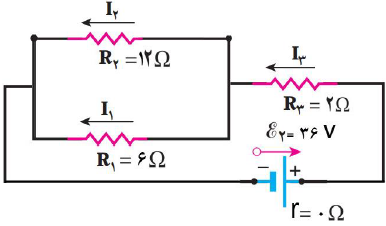

الف) با توجه به توضیحات داده شده در سؤال، شکل مدار را به صورت زیر می‌توان رسم کرد.
ابتدا مقاومت معادل مدار را به دست می‌آوریم. مقاومت‌های ${{R}_{1}}$ و ${{R}_{2}}$ باهم موازی‌اند. اگر معادل این دو را $R'$ بنامیم، این مقاومت با مقاومت ${{R}_{3}}$ متوالی است.

$\frac{1}{R'}=\frac{1}{{{R}_{1}}}+\frac{1}{{{R}_{2}}}$
$R'=\frac{{{R}_{1}}\times {{R}_{2}}}{{{R}_{1}}+{{R}_{2}}}\to R'=\frac{6\times 12}{6+12}\to R'=4\Omega $
${{R}_{eq}}=R'+{{R}_{3}}\to {{R}_{eq}}=4+2=6\Omega $

ب) بنابراین جریان کلی مدار به صورت زیر است:

${{I}_{eq}}=\frac{\varepsilon }{{{R}_{eq}}+r}=\frac{36}{6}=6A$

ج) توان مصرفی مقاومت 2 اهمی:

${{P}_{3}}={{R}_{3}}I_{3}^{2}=2\times {{6}^{2}}=2\times 36=72w$
