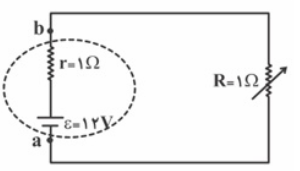

در حالت اول ابتدا جریان عبوری ازمدار را به‌صورت زیر محاسبه می‌کنیم:

$I=\frac{\varepsilon }{r+R}\Rightarrow I=\frac{12}{1+1}=6A$

دراین حالت اندازهٔ اختلاف پتانسیل دو سر مولد برابر است با:

${{V}_{b}}-{{V}_{a}}=\varepsilon -rI\Rightarrow {{V}_{b}}-{{V}_{a}}=12-6\times 1=6V$

با افزایش مقاومت خارجی، جریان عبوری از مدار کاهش یافته و خواهیم داشت:

${I}'=\frac{\varepsilon }{r+{R}'}\Rightarrow I=\frac{12}{1+2}=4A$

در این حالت اختلاف پتانسیل دو سر مولد برابر است با:

${{{V}'}_{b}}-{{{V}'}_{a}}=\varepsilon -{I}'r\Rightarrow {{{V}'}_{b}}-{{{V}'}_{a}}=12-4\times 1=8V$

$\frac{{{{{V}'}}_{b}}-{{{{V}'}}_{a}}}{{{V}_{b}}-{{V}_{a}}}=\frac{8}{6}=\frac{4}{3}$

در نتیجه اختلاف پتانسیل دو سر مولد $\frac{4}{3}$ برابر خواهد شد.
