رسم نمودار تابع هموگرافیک: روش گامبهگام
دامنه و مجانب قائم تابع هموگرافیک
تابع هموگرافیک به صورت $ f(x) = \frac{ax+b}{cx+d} $ است. دامنه تابع همه اعداد حقیقی به جز نقطهای که مخرج صفر میشود، میباشد. بنابراین:
خط عمودی $ x = -\frac{d}{c} $ مجانب قائم تابع نامیده میشود، زیرا وقتی $ x $ به این مقدار نزدیک میشود، مقدار تابع به سمت بینهایت یا منفی بینهایت میل میکند.
مجانب افقی و رفتار در بینهایت
برای یافتن مجانب افقی، حد تابع را هنگامی که $ x $ به سمت $ \pm\infty $ میل میکند محاسبه میکنیم:
بنابراین خط افقی $ y = \frac{a}{c} $ مجانب افقی تابع هموگرافیک است. در مثال بالا، $ a=2, c=1 $، پس مجانب افقی $ y=2 $ میباشد.
برخورد با محورهای مختصات
برخورد با محور $ y $ ها (عرض از مبدأ): با قرار دادن $ x=0 $ مقدار $ f(0) $ را محاسبه میکنیم. نقطه $ (0, f(0)) $ محل برخورد با محور $ y $ است.
برخورد با محور $ x $ ها (ریشه تابع): معادله $ f(x)=0 $ را حل میکنیم. از آنجا که صورت کسر باید صفر شود، داریم $ ax+b=0 $ که در صورت $ x = -\frac{b}{a} $ (اگر $ a \neq 0 $).
برای مثال $ f(x)=\frac{2x+1}{x-3} $: برخورد با محور $ y $ در نقطه $ (0, -\frac{1}{3}) $ و برخورد با محور $ x $ در نقطه $ (-\frac{1}{2}, 0) $ رخ میدهد.
| ویژگی | فرمول یا مقدار | مثال عددی ($ f(x)=\frac{2x+1}{x-3} $) |
|---|---|---|
| دامنه | $ \mathbb{R} - \{-\frac{d}{c}\} $ | $ \mathbb{R} - \{3\} $ |
| مجانب قائم | $ x = -\frac{d}{c} $ | $ x = 3 $ |
| مجانب افقی | $ y = \frac{a}{c} $ | $ y = 2 $ |
| عرض از مبدأ | $ (0, \frac{b}{d}) $ | $ (0, -\frac{1}{3}) $ |
| ریشه تابع | $ (-\frac{b}{a}, 0) $ | $ (-\frac{1}{2}, 0) $ |
علامت مشتق اول (نظاره توابع صعودی و نزولی)
برای محاسبه مشتق تابع هموگرافیک از فرمول مشتق خارج قسمت استفاده میکنیم:
نکته بسیار مهم: علامت $ f'(x) $ فقط به صورت کسر یعنی $ ad - bc $ بستگی دارد، زیرا مخرج همواره مثبت است (به جز نقطه مجانب که تعریف نشده). بنابراین:
- اگر $ ad - bc \gt 0 $ آنگاه $ f'(x) \gt 0 $ در کل دامنه، پس تابع اکیداً صعودی است.
- اگر $ ad - bc \lt 0 $ آنگاه $ f'(x) \lt 0 $ در کل دامنه، پس تابع اکیداً نزولی است.
در مثال ما، $ ad-bc = (2)(-3) - (1)(1) = -6 - 1 = -7 \lt 0 $. بنابراین تابع روی هر یک از بازههای $ (-\infty, 3) $ و $ (3, +\infty) $ اکیداً نزولی است.
علامت مشتق دوم و تحدب تابع
مشتق دوم تابع هموگرافیک را محاسبه میکنیم:
علامت $ f''(x) $ به عامل $ \frac{-2c(ad-bc)}{(cx+d)^3} $ بستگی دارد. برای مثال ما با $ c=1, ad-bc=-7 $ داریم $ -2(1)(-7)=14 $، بنابراین $ f''(x) = \frac{14}{(x-3)^3} $. علامت $ f''(x) $:
- در $ (-\infty, 3) $، $ (x-3)^3 \lt 0 $ ⇒ $ f''(x) \lt 0 $ (تابع نزدرس1)
- در $ (3, +\infty) $، $ (x-3)^3 \gt 0 $ ⇒ $ f''(x) \gt 0 $ (تابع تحدب2)
نقطه $ x=3 $ مجانب قائم است و نقطه عطف ندارد.
نقاط کمکی و رسم نهایی نمودار
برای رسم دقیقتر نمودار، چند نقطه کمکی در دو طرف مجانب قائم انتخاب میکنیم. برای تابع $ f(x)=\frac{2x+1}{x-3} $ مقادیر زیر را محاسبه میکنیم:
| $ x $ | $ f(x) $ | نقطه |
|---|---|---|
| $ -2 $ | $ \frac{-4+1}{-5}=\frac{-3}{-5}=0.6 $ | $ (-2, 0.6) $ |
| $ 0 $ | $ -\frac{1}{3} \approx -0.33 $ | $ (0, -0.33) $ |
| $ 1 $ | $ \frac{2+1}{-2}= -1.5 $ | $ (1, -1.5) $ |
| $ 4 $ | $ \frac{8+1}{1}=9 $ | $ (4, 9) $ |
| $ 5 $ | $ \frac{10+1}{2}=5.5 $ | $ (5, 5.5) $ |

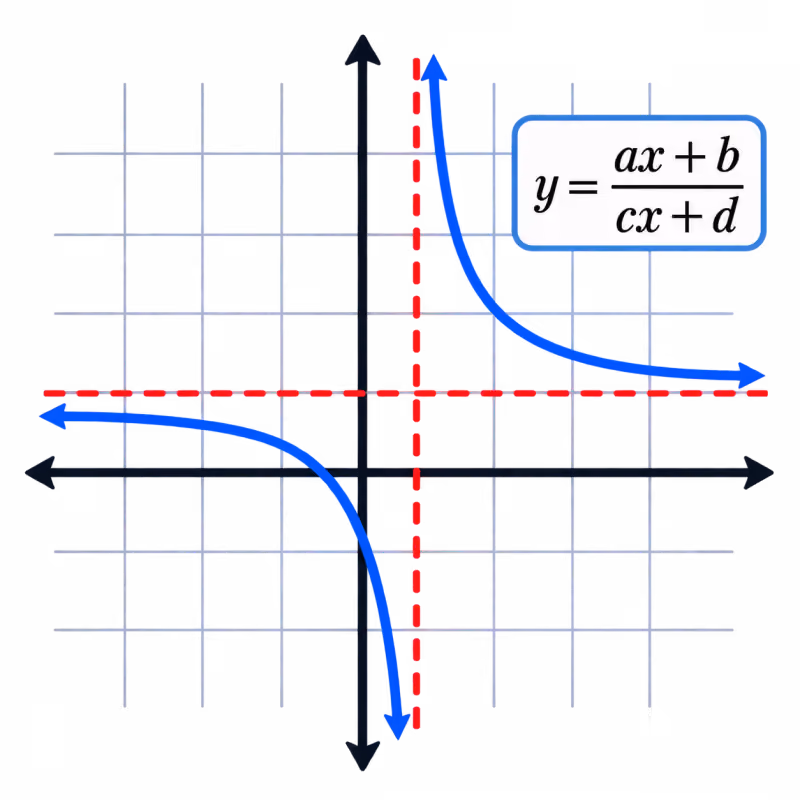

با استفاده از اطلاعات دامنه، مجانبها، نقاط برخورد با محورها، صعودی/نزولی بودن، تحدب و نقاط کمکی میتوان نمودار تابع را رسم کرد. نمودار شامل دو شاخه است که در دو طرف مجانب قائم $ x=3 $ قرار دارند و به مجانب افقی $ y=2 $ نزدیک میشوند.
کاربرد عملی در مدلسازی پدیدهها
توابع هموگرافیک در مدلسازی پدیدههایی که دارای مقدار حدی هستند، کاربرد گستردهای دارند. برای مثال، در اقتصاد، تابع هزینه متوسط $ AC(Q) = \frac{FC}{Q} + VC $ که در آن $ FC $ هزینه ثابت و $ VC $ هزینه متغیر هر واحد است، به صورت هموگرافیک میباشد. مجانب افقی این تابع $ y = VC $ نشان میدهد که با افزایش تولید، هزینه متوسط به هزینه متغیر هر واحد نزدیک میشود. همچنین در فیزیک، رابطه بین مقاومت معادل دو مقاومت موازی $ R_{eq} = \frac{R_1 R_2}{R_1 + R_2} $ نیز یک تابع هموگرافیک است.
پرسش ۱: چرا شرط $ ad - bc \neq 0 $ برای تابع هموگرافیک الزامی است؟
پاسخ: اگر $ ad - bc = 0 $ آنگاه صورت و مخرج مضربی ثابت از هم میشوند $ (ax+b = k(cx+d)) $ و تابع به یک عدد ثابت تبدیل میشود (به جز نقطه مجانب). در این حالت تابع هموگرافیک نیست بلکه تابع ثابت است.
پرسش ۲: آیا تابع هموگرافیک میتواند نقطه عطف داشته باشد؟
پاسخ: خیر. تابع هموگرافیک در کل دامنه خود فاقد نقطه عطف است زیرا مشتق دوم آن فقط در نقطه مجانب قائم (که در دامنه نیست) میتواند صفر شود. بنابراین تحدب تابع در دو طرف مجانب قائم ثابت است.
پرسش ۳: اگر $ c=0 $ چه وضعیتی پیش میآید؟
پاسخ: اگر $ c=0 $ و $ d \neq 0 $، تابع به صورت خطی $ f(x)=\frac{a}{d}x + \frac{b}{d} $ در میآید که دیگر هموگرافیک نیست و مجانب قائم ندارد. شرط $ c \neq 0 $ برای هموگرافیک بودن ضروری است.
پاورقی
1 نزدرس (Concave Down): حالتی که نمودار تابع به شکل کوهان دار رو به پایین است و مشتق دوم منفی دارد.
2 تحدب (Concave Up): حالتی که نمودار تابع به شکل کاسه رو به بالا است و مشتق دوم مثبت دارد.
