مماس داخلی دو دایره: بررسی حالت درون‌ماندگی و تماس در یک نقطه
شرط تماس داخلی: فاصله مراکز = |تفاضل شعاع‌ها| و کاربرد آن در مسائل هندسه دبیرستان
در این مقاله با مفهوم مماس داخلی دو دایره آشنا می‌شوید، حالتی که یک دایره کاملاً درون دایرهٔ دیگر قرار می‌گیرد و آن‌ها دقیقاً در یک نقطه یکدیگر را لمس می‌کنند. رابطهٔ $d = |r - r'|$ به عنوان شرط اصلی مماس داخلی معرفی می‌شود. تفاوت مماس داخلی با مماس خارجی، روش محاسبه فاصله مراکز و مثال‌های گام‌به‌گام از کاربرد این رابطه در مسائل هندسه، از جمله مباحث اصلی این نوشتار است.
۱. تعریف مماس داخلی و تمایز آن با مماس خارجی
در هندسه صفحه، هنگامی که دو دایره یکدیگر را درست در یک نقطه لمس می‌کنند، می‌گوییم آن دو دایره بر هم مماس هستند. این مماس شدن می‌تواند به دو شکل رخ دهد: مماس خارجی و مماس داخلی. در مماس خارجی، دو دایره در کنار یکدیگر قرار دارند و نقطهٔ تماس روی خط واصل مراکز، بین دو مرکز قرار نمی‌گیرد. در مماس داخلی اما، یک دایره به طور کامل درون دایرهٔ دیگر جای گرفته و آن را از درون لمس می‌کند. برای درک بهتر، تصور کنید یک سکهٔ کوچک را داخل یک حلقهٔ بزرگتر قرار داده‌اید، به گونه‌ای که سکه از داخل به حلقه بچسبد. نقطهٔ تماس، جایی است که لبهٔ سکهٔ کوچک، سطح داخلی حلقهٔ بزرگ را لمس می‌کند. در این حالت، فاصلهٔ مرکز دو دایره برابر با تفاوت شعاع‌ها خواهد بود.| نوع مماس | شرط فاصلهٔ مراکز ($d$) | موقعیت دایره‌ها نسبت به هم |
|---|---|---|
| مماس خارجی | $d = r_1 + r_2$ | دو دایره بیرون از هم، تماس در یک نقطه |
| مماس داخلی | $d = |r_1 - r_2|$ | یک دایره درون دیگری، تماس از داخل |
فرمول کلیدی: اگر شعاع دایرهٔ بزرگتر $R$ و شعاع دایرهٔ کوچکتر $r$ باشد ($R \gt r$)، آن‌گاه در حالت مماس داخلی داریم: $d = R - r$. قدر مطلق تضمین می‌کند که فاصله همیشه نامنفی باشد.

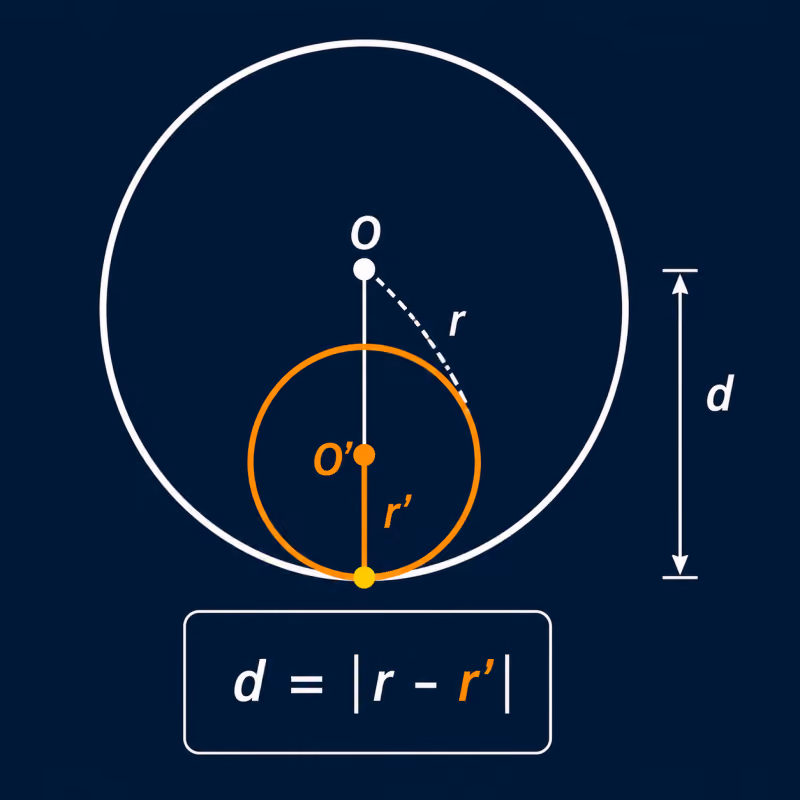

۲. استنتاج رابطهٔ $d = |r - r'|$ از روی خط مراکز
برای اثبات این رابطه، دو دایره با مراکز $O_1$ و $O_2$ و شعاع‌های $r_1$ و $r_2$ در نظر بگیرید. فرض کنید دایرهٔ کوچکتر درون دایرهٔ بزرگتر قرار دارد و آن‌ها در نقطهٔ $T$ مماس هستند. خطی که دو مرکز را به هم وصل می‌کند، همواره از نقطهٔ تماس می‌گذرد. حال مسافت بین دو مرکز را به صورت زیر می‌توان محاسبه کرد: - اگر $r_1 \gt r_2$، آن‌گاه از مرکز دایرهٔ بزرگ تا نقطهٔ تماس فاصله‌ای برابر $r_1$ داریم. از نقطهٔ تماس تا مرکز دایرهٔ کوچک نیز فاصلهٔ $r_2$ وجود دارد. از آنجا که هر دو مرکز در یک امتداد و نقطهٔ تماس بین آن‌ها قرار دارد، فاصلهٔ مراکز برابر است با: $d = r_1 - r_2$. - در حالت کلی، برای پوشش هر دو وضعیت (که نمی‌دانیم کدام دایره بزرگتر است) از قدر مطلق استفاده می‌کنیم: $d = |r_1 - r_2|$. این رابطه نشان می‌دهد که در مماس داخلی، فاصلهٔ مراکز همواره کوچکتر از هر یک از شعاع‌ها نیست، بلکه برابر اختلاف آن‌ها است. بر خلاف مماس خارجی که فاصلهٔ مراکز از مجموع شعاع‌ها به دست می‌آید.۳. مثال‌های حل‌شده: کاربرد عملی شرط مماس داخلی
مثال ۱: دو دایره به شعاع‌های $r_1 = 8$ سانتی‌متر و $r_2 = 3$ سانتی‌متر داریم. اگر این دو دایره به صورت داخلی بر هم مماس باشند، فاصلهٔ مراکز آن‌ها چقدر است؟ حل گام به گام: - از آنجا که مماس داخلی است، از رابطهٔ $d = |r_1 - r_2|$ استفاده می‌کنیم. - اعداد را جایگذاری می‌کنیم: $d = |8 - 3|$ - محاسبه: $d = 5$ - پاسخ: فاصلهٔ دو مرکز $5$ سانتی‌متر است. مثال ۲: دایرهٔ $A$ به شعاع $10$ واحد دارد. دایرهٔ $B$ به گونه‌ای درون آن قرار گرفته که به طور داخلی مماس است. اگر فاصلهٔ مراکز $4$ واحد باشد، شعاع دایرهٔ $B$ را بیابید. حل گام به گام: - می‌دانیم $r_1 = 10$ و $d = 4$. شرط مماس داخلی: $d = |r_1 - r_2|$ - بنابراین $4 = |10 - r_2|$ - دو حالت داریم: $10 - r_2 = 4$ یا $10 - r_2 = -4$ - حالت اول: $r_2 = 6$ (قابل قبول، چون کوچکتر از $10$ است) - حالت دوم: $r_2 = 14$ (غیرقابل قبول، زیرا شعاع نمی‌تواند از دایرهٔ دربرگیرنده بزرگتر باشد مگر آنکه دایرهٔ $B$ بیرونی باشد که در این صورت مماس داخلی معنی ندارد) - پاسخ: شعاع دایرهٔ کوچک $6$ واحد است.نکته کاربردی: در مسائل مماس داخلی، همیشه فرض کنید شعاع دایرهٔ بزرگتر $R$ و شعاع دایرهٔ کوچکتر $r$ است تا از قدر مطلق بی‌نیاز شوید و بنویسید $d = R - r$.
۴. کاربرد مماس داخلی در طراحی و مهندسی
اگرچه این مفهوم در نگاه اول کاملاً نظری به نظر می‌رسد، اما کاربردهای عملی متعددی در طراحی قطعات صنعتی، چرخ‌دنده‌ها1، و سیستم‌های قرقره دارد. به عنوان مثال، در یک چرخ‌دندهٔ سیاره‌ای، دنده‌های کوچک (چرخ‌دنده‌های سیاره) درون یک چرخ‌دندهٔ حلقوی بزرگ می‌چرخند و شرط مماس داخلی برای طراحی فاصلهٔ مراکز و اطمینان از درگیری صحیح دندانه‌ها به کار می‌رود. مثال عینی: فرض کنید یک قرقرهٔ بزرگ به شعاع $20$ سانتی‌متر داریم و می‌خواهیم یک قرقرهٔ کوچک به شعاع $5$ سانتی‌متر را درون آن طوری نصب کنیم که تسمه از بین آن‌ها عبور کند. اگر دو قرقره باید به طور داخلی مماس باشند، فاصلهٔ محور مرکزی آن‌ها برابر $20 - 5 = 15$ سانتی‌متر خواهد بود. این محاسبه برای ساخت براکت نگهدارنده و تنظیم موقعیت موتور ضروری است.۵. چالش‌های مفهومی در مماس داخلی
پرسش ۱: آیا ممکن است دو دایره هم‌مرکز، به طور داخلی مماس باشند؟
پاسخ: خیر. اگر دو دایره هم‌مرکز باشند، فاصلهٔ مراکز $d = 0$ می‌شود. برای مماس داخلی نیاز داریم $d = |r_1 - r_2|$. این تنها زمانی صفر می‌شود که شعاع‌ها برابر باشند. در آن صورت دو دایره بر هم منطبق هستند و نه تنها در یک نقطه که در بینهایت نقطه تماس دارند، بنابراین مماس محسوب نمی‌شوند.
پاسخ: خیر. اگر دو دایره هم‌مرکز باشند، فاصلهٔ مراکز $d = 0$ می‌شود. برای مماس داخلی نیاز داریم $d = |r_1 - r_2|$. این تنها زمانی صفر می‌شود که شعاع‌ها برابر باشند. در آن صورت دو دایره بر هم منطبق هستند و نه تنها در یک نقطه که در بینهایت نقطه تماس دارند، بنابراین مماس محسوب نمی‌شوند.
پرسش ۲: اگر دایره‌ای درون دیگری باشد اما آن را لمس نکند، چه نوع رابطه‌ای بین فاصلهٔ مراکز و شعاع‌ها برقرار است؟
پاسخ: در این حالت می‌گوییم دایرهٔ کوچک کاملاً درون دایرهٔ بزرگ قرار دارد بدون تماس. شرط آن $d \lt |r_1 - r_2|$ است (و همچنین $d \ge 0$). اگر $d$ از اختلاف شعاع‌ها کمتر باشد، هنوز به لبهٔ داخلی نرسیده‌ایم.
پاسخ: در این حالت می‌گوییم دایرهٔ کوچک کاملاً درون دایرهٔ بزرگ قرار دارد بدون تماس. شرط آن $d \lt |r_1 - r_2|$ است (و همچنین $d \ge 0$). اگر $d$ از اختلاف شعاع‌ها کمتر باشد، هنوز به لبهٔ داخلی نرسیده‌ایم.
پرسش ۳: چرا در رابطهٔ مماس داخلی از قدر مطلق استفاده می‌شود، در حالی که در مماس خارجی از مجموع بدون قدر مطلق؟
پاسخ: زیرا در مماس خارجی، هر دو شعاع مثبت هستند و جمع آن‌ها همواره مثبت است، پس نیازی به قدر مطلق نیست. اما در مماس داخلی، بدون قدر مطلق ممکن است به عدد منفی برسیم اگر شعاع بزرگتر را از کوچکتر کم کنیم. از آنجا که فاصله همواره نامنفی است، قدر مطلق این تضمین را ایجاد می‌کند که فارغ از ترتیب شعاع‌ها، پاسخ صحیح مثبت به دست آید.
پاسخ: زیرا در مماس خارجی، هر دو شعاع مثبت هستند و جمع آن‌ها همواره مثبت است، پس نیازی به قدر مطلق نیست. اما در مماس داخلی، بدون قدر مطلق ممکن است به عدد منفی برسیم اگر شعاع بزرگتر را از کوچکتر کم کنیم. از آنجا که فاصله همواره نامنفی است، قدر مطلق این تضمین را ایجاد می‌کند که فارغ از ترتیب شعاع‌ها، پاسخ صحیح مثبت به دست آید.
۶. جمع‌بندی
مماس داخلی دو دایره حالتی است که یک دایره به طور کامل درون دایرهٔ دیگر جای می‌گیرد و آن‌ها دقیقاً در یک نقطه یکدیگر را لمس می‌کنند. شرط اصلی این پدیده، رابطهٔ $d = |r - r'|$ است که در آن $d$ فاصلهٔ مراکز و $r$ و $r'$ شعاع‌ها هستند. تمایز این حالت با مماس خارجی (که در آن $d = r + r'$) و همچنین حالت بدون تماس ( $d \lt |r - r'|$ ) برای حل مسائل هندسه پایه ضروری است. با استفاده از مثال‌های عددی و کاربردهای عملی در طراحی چرخ‌دنده، نشان دادیم که این مفهوم ساده اما بنیادین، پایهٔ بسیاری از محاسبات فاصله در طراحی قطعات مکانیکی است.
پاورقی
1 چرخ‌دنده (Gear): قطعهٔ مکانیکی دارای دندانه که برای انتقال حرکت دورانی و نیرو بین دو محور به کار می‌رود. در طراحی چرخ‌دنده‌های داخلی، شرط مماس داخلی برای تعیین فاصلهٔ مراکز رعایت می‌شود.
