برش عمودی؛ پنجرهای به درون ساختمان
برش عمودی چیست و چه اجزایی را نشان میدهد؟

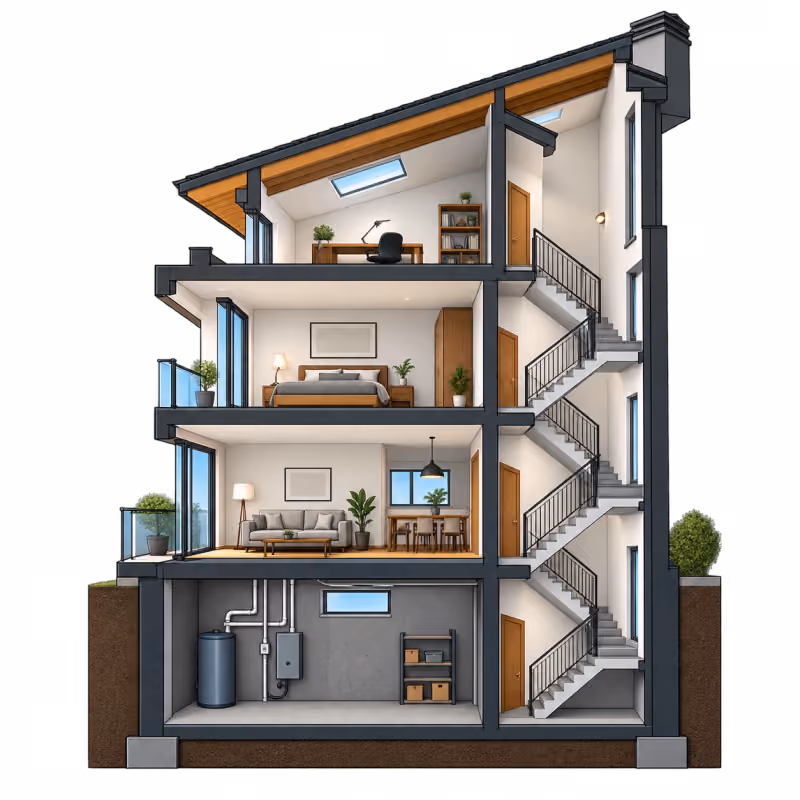

برش عمودی تصویری است که از بریدن یک ساختمان بهصورت فرضی با یک تیغهٔ خیالی در جهت عمود بر سطح زمین بهدست میآید. این تصویر، آنچه را که درون بنا اتفاق میافتد، نمایان میکند. برای نمونه، اگر یک خانهٔ دوطبقه را از میان پلهها برش بزنیم، میتوانیم همزمان هم کف همکف و هم طبقهٔ بالا را ببینیم و متوجه شویم که پلهها چگونه این دو طبقه را به هم وصل میکنند.
این نقشه، اطلاعات زیادی را در خود جای میدهد که مهمترین آنها عبارتند از:
| جزء نشاندادهشده | توضیح ساده |
|---|---|
| ارتفاع طبقات | فاصلهٔ کف تا سقف هر طبقه را با اندازهٔ دقیق نشان میدهد. |
| پلهها و رمپها | مسیرهای عمودی حرکت میان طبقات را مشخص میکند. |
| ضخامت دیوارها و سقفها | خطوط توپر و توخالی، دیوارهای باربر و غیرباربر را از هم جدا میکند. |
| جای پنجره و در | موقعیت بازشوها را نسبت به کف و سقف نشان میدهد. |
| تأسیسات داخلی | مانند لولهکشی یا دودکش که درون دیوارها قرار دارند. |
کاربردهای برش عمودی در معماری و زندگی روزمره
برش عمودی فقط یک نقاشی ساده نیست؛ بلکه ابزاری کاربردی برای معماران، مهندسان و حتی دانشآموزان است. وقتی معمار میخواهد یک مدرسهٔ دوطبقه طراحی کند، با کشیدن برش عمودی متوجه میشود که ارتفاع کلاسها چقدر باید باشد، پلهها چند پله دارند و نورگیرها در کدام بخش ساختمان قرار میگیرند. همچنین اگر قرار باشد یک ساختمان قدیمی را بازسازی کنند، برش عمودی به آنها کمک میکند تا ببینند آیا میتوانند طبقهٔ جدیدی به آن اضافه کنند یا خیر.
در زندگی روزمره هم ممکن است با برش عمودی سروکار داشته باشیم. برای نمونه، وقتی در یک فروشگاه بزرگ هستید و پلهبرقی را سوار میشوید، در ذهنتان میتوانید یک برش عمودی از آن فروشگاه تصور کنید که مسیر حرکت شما را از طبقهٔ همکف تا طبقهٔ دوم نشان میدهد. یا وقتی در یک فیلم، نمای درونی یک برج را از کنار میبینید، در واقع دارید یک برش عمودی از آن برج تماشا میکنید.
یکی از جالبترین کاربردهای برش عمودی، در نقشههای خروج اضطراری ساختمانهاست. در این نقشهها، مسیرهای فرار و پلههای آتشنشانی با برش عمودی نشان داده میشوند تا افراد بدانند در مواقع خطر از کدام راهها میتوانند پایین بروند.
پرسشهای چالشی دربارهٔ برش عمودی
پرسش ۱: آیا برش عمودی همان نما است؟
خیر. نما، تصویر بیرونی ساختمان را از یک سمت نشان میدهد، در حالی که برش عمودی، داخل بنا را پس از برش نشان میدهد. برای نمونه، اگر از جلوی خانهتان عکس بگیرید، آن عکس یک نما است، اما اگر خانه را از وسط نصف کنید و به داخل آن نگاه کنید، آن تصویر یک برش عمودی است.
پرسش ۲: چرا برش عمودی را همیشه از یک نقطهٔ خاص میکشند؟
چون انتخاب جای برش خیلی مهم است. معمار باید جایی را برای برش انتخاب کند که بیشترین اطلاعات مفید را نشان دهد. معمولاً برش از جایی زده میشود که پلهها، ورودی اصلی یا فضاهای مهم مانند سالن و حیاط داخلی دیده شوند. اگر برش از جای نامناسبی زده شود، ممکن است اطلاعات مهمی مانند ارتباط طبقات دیده نشود.
پرسش ۳: آیا برش عمودی فقط برای ساختمانهای بلند کاربرد دارد؟
نه، حتی برای ساختمانهای یکطبقه هم کاربرد دارد. در یک ساختمان یکطبقه، برش عمودی نشان میدهد که سقف چقدر بلند است، دیوارها چقدر ضخیم هستند و پنجرهها در چه ارتفاعی از کف قرار گرفتهاند. همچنین برای نمایش شیب بام یا نوع سقف، برش عمودی بسیار مفید است.
پرسش ۴: چگونه میتوان فهمید که یک خط در برش عمودی، دیوار است یا سقف؟
معمولاً در برش عمودی، از خطوط متفاوتی استفاده میشود. دیوارهای برشخورده (یعنی جاهایی که تیغهٔ فرضی از آن عبور کرده) با خطوط ضخیمتر یا با هاشور (خطوط مورب) نشان داده میشوند. سقفها و کفها هم با خطوط افقی مشخص میشوند. با کمی دقت در نقشه، میتوان این تفاوتها را تشخیص داد.
برش عمودی مانند یک عکسِ اشعهای از ساختمان است که جزئیات درونی را فاش میکند. این نقشه به ما کمک میکند تا بفهمیم طبقات چگونه روی هم سوار شدهاند، پلهها چه مسیری را طی میکنند و فضاهای داخلی چه ارتباطی با یکدیگر دارند. با دیدن یک برش عمودی، میتوانیم مثل یک معمار فکر کنیم و ساختمان را از درون ببینیم، نه فقط از بیرون. این مهارت، درک ما را از محیط پیرامون عمیقتر میکند و به ما نشان میدهد که هر ساختمانی دنیایی از جزئیات پنهان در دل خود دارد.
