پلان و برش افقی؛ نقشهٔ بالای ساختمان
پلان چیست و چه اجزایی دارد؟

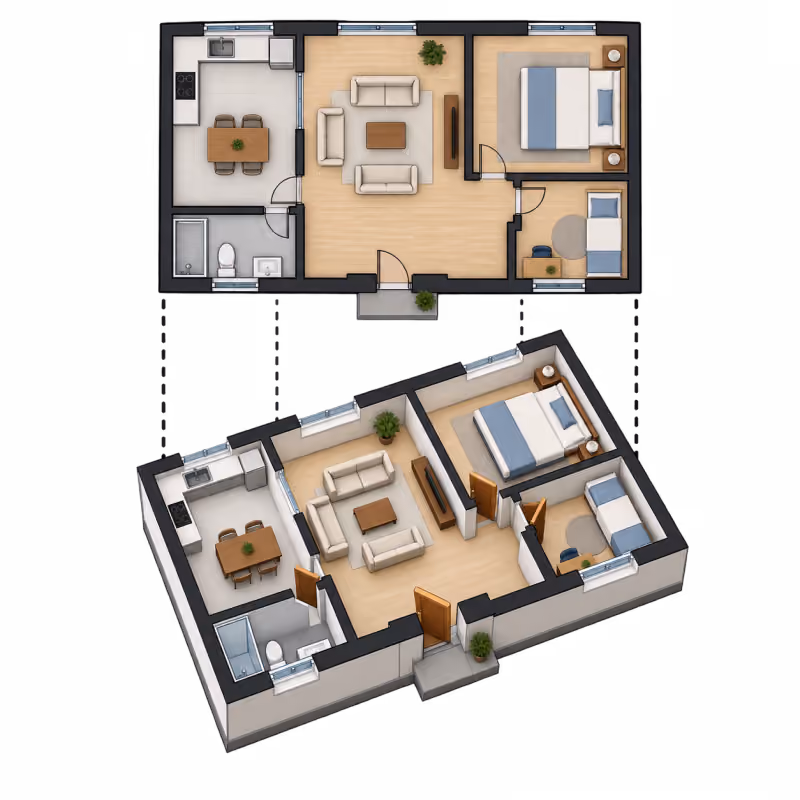

پلان ساختمان، یک نقشهٔ دوبعدی است که نمای بالای یک طبقه را پس از برش فرضی در ارتفاع حدوداً 1 متری از کف نشان میدهد. در این برش، دیوارها به صورت خطوط ضخیم، درها با قوس یا خطهای بازشونده، و پنجرهها با خطوط نازکتر در میان دیوار ترسیم میشوند. هر فضا مانند اتاقخواب، پذیرایی، آشپزخانه و سرویسبهداشتی با نام یا شماره مشخص میشود. همچنین ابعاد هر بخش با خطوط راهنما و عددهایی بر حسب متر یا سانتیمتر نوشته میشود تا سازنده بتواند دقیقاً اندازهها را اجرا کند.
یکی از اجزای مهم پلان، راهپله است که با پلههای پشتسرهم و فلش جهت بالا یا پایین نشان داده میشود. همچنین محورهای بنا که خطوط نقطهچین هستند، جای ستونها و دیوارهای باربر را مشخص میکنند. دانشآموزان با دیدن پلان یک مدرسه یا خانه میتوانند به راحتی مسیر ورودی، خروجی و ارتباط بین کلاسها را پیدا کنند.
برای درک بهتر تفاوت پلان با دیگر نقشهها، جدول زیر را ببینید:
| نوع نقشه | نمای دید | کاربرد اصلی |
|---|---|---|
| پلان (برش افقی) | از بالا، پس از برش در ارتفاع مشخص | چیدمان فضاها و اندازهگیری طول و عرض |
| نما (جبهه) | از روبرو، مانند عکس از جلو | نمایش ظاهر بیرونی و ارتفاع ساختمان |
| برش قائم (عمودی) | از پهلو، پس از برش عمودی | نمایش ارتفاع طبقات، سقف و پی |
چگونه یک پلان را بخوانیم؟
خواندن پلان مهارتی است که با تمرین ساده میتوان به آن مسلط شد. نخست جهت شمال را در گوشهٔ نقشه پیدا میکنیم تا بدانیم ساختمان نسبت به خورشید چگونه قرار گرفته است. سپس مقیاس را میخوانیم؛ مثلاً 1:100 به این معناست که هر 1 سانتیمتر روی نقشه برابر با 100 سانتیمتر در واقعیت است. بعد از آن، ورودی اصلی را پیدا کرده و مسیر حرکت را در میان راهروها و اتاقها دنبال میکنیم.
در پلان، خطچینها نمایانگر المانهای بالای سر مانند سقف کاذب یا تیرهای پنهان هستند و فلشها جهت بازشدن درها را نشان میدهند. همچنین ابعاد کلی ساختمان و ابعاد جزیی هر اتاق با خطوط اندازهگذاری مشخص شدهاند. برای نمونه، اگر در پلان خانهٔ خود به دنبال سرویسبهداشتی بگردید، آن را با علامتهای مخصوص کاشی یا آبسردکن میشناسید. این نقشه به معمار کمک میکند تا بهترین چیدمان را برای رفتوآمد و استفاده از نور طبیعی طراحی کند.
یکی از کاربردهای جالب پلان در طراحی داخلی است. وقتی میخواهید جای میز تحریر یا تختخواب را تغییر دهید، با کشیدن یک پلان ساده از اتاقتان روی کاغذ شطرنجی، میتوانید اندازهگیری کنید و ببینید که آیا مبلمان جدید در فضا جا میشود یا نه. به این ترتیب، پلان نه تنها برای مهندسان، بلکه برای همهٔ ما در زندگی روزمره کاربرد دارد.
پرسشهای کلیدی و اشتباهات رایج
آیا پلان همان نقشهٔ طبقه است؟
بله، پلان همان نقشهٔ طبقه است، اما گاهی به آن برش افقی هم میگویند. تفاوت در این است که برش افقی دقیقاً نشان میدهد که از چه ارتفاعی برش خورده، در حالی که پلان ممکن است برای کل طبقه بدون اشاره به ارتفاع برش رسم شود. در بیشتر موارد، این دو واژه به جای یکدیگر به کار میروند.
چرا در پلان، درها را به صورت قوس یا خط بازشونده میکشند؟
این شیوه نشان میدهد که در به کدام سمت باز میشود و چه فضایی را اشغال میکند. اگر در به سمت داخل اتاق باز شود، قوس آن داخل اتاق رسم میشود و اگر به سمت بیرون، قوس در راهرو دیده میشود. این اطلاعات برای چیدمان وسایل بسیار مهم است تا درب با مبلمان برخورد نکند.
آیا پلان فقط برای ساختمانهای بزرگ کاربرد دارد؟
نه، پلان برای هر نوع سازهای از یک آلاچیق کوچک در باغچه تا یک برج بلندمرتبه استفاده میشود. حتی برای طراحی یک قفسهٔ کتاب یا کمد دیواری هم میتوان یک پلان ساده کشید تا جای اجزای آن را مشخص کنیم.
چگونه بفهمیم یک پلان درست کشیده شده است؟
یک پلان درست باید مقیاس دقیق، جهتیابی صحیح، ابعاد کامل و نامگذاری واضح همهٔ فضاها را داشته باشد. همچنین خطوط نباید روی هم افتاده یا مبهم باشند و تمام درها و پنجرهها با علامتهای استاندارد نشان داده شوند. اگر چند پلان از طبقات مختلف دارید، باید موقعیت پلهها در همهٔ آنها هماهنگ باشد.
در یک نگاه: پلان یا برش افقی، نقشهٔ بالای ساختمان است که دیوارها، درها، پنجرهها، پلهها و چیدمان فضاها را نشان میدهد. خواندن پلان با شناخت مقیاس، جهت، نمادها و اندازهها ممکن میشود. این نقشه به معماران، سازندگان و حتی ما در خانه کمک میکند تا فضا را بهتر بشناسیم و از آن بهدرستی استفاده کنیم. با تمرین روی پلان خانه یا مدرسهتان، میتوانید به راحتی یک نقشهخوان حرفهای شوید.
