نقشه قطعه و اندازه‌گذاری
نقشه قطعه، یک زبان فنی مشترک است که در آن تمام اندازه‌ها، شکل و محل انجام کارهای ساخت مانند برش، سوراخ‌کاری و خم‌کاری مشخص می‌شود. در این مقاله یاد می‌گیریم که چگونه یک نقشه را بخوانیم، اندازه‌ها را درست بفهمیم و محل هر عملیات را روی قطعه تشخیص دهیم. همچنین با اصول اندازه‌گذاری و تفاوت انواع خطوط در نقشه آشنا می‌شویم تا بتوانیم یک قطعه را دقیقاً همان‌طور که طراح خواسته، بسازیم.
سه بخش اصلی نقشه‌ی قطعه

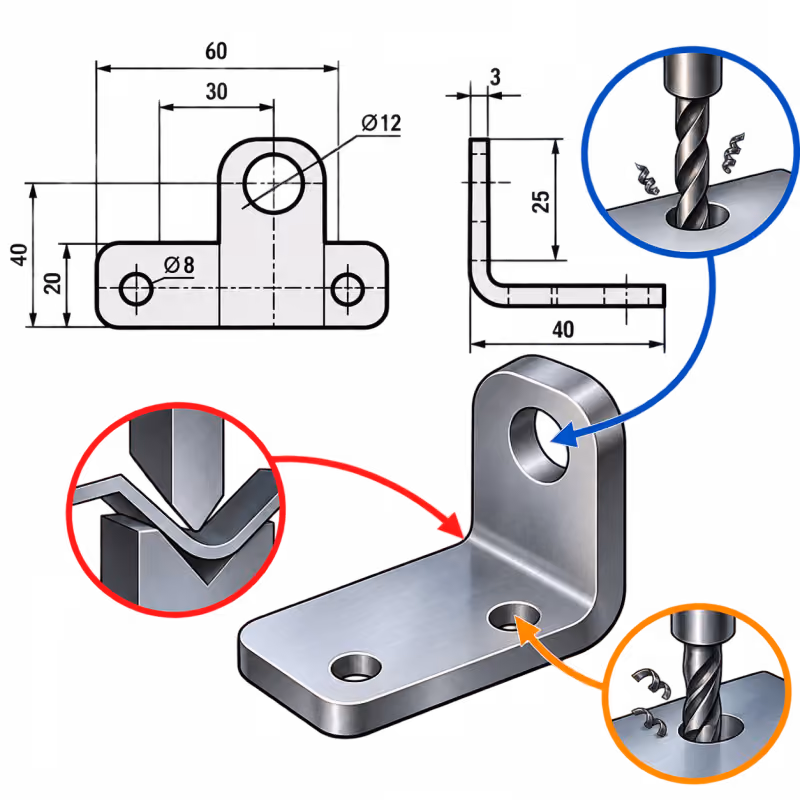

یک نقشه‌ی صنعتی کامل، سه بخش مهم دارد که هر کدام اطلاعات خاصی را به ما می‌دهند. اولین بخش، نمای ترسیمی قطعه است که شکل آن را از زوایای مختلف نشان می‌دهد. دومین بخش، اندازه‌ها هستند که طول، عرض، ارتفاع، قطر سوراخ‌ها و فاصله‌ی بین اجزای مختلف را مشخص می‌کنند. سومین بخش، علائم و نمادهای عملیات ساخت است که به ما می‌گویند کجا باید برش بزنیم، سوراخ ایجاد کنیم یا خم‌کاری انجام دهیم.
برای مثال، فرض کنید می‌خواهید یک جعبه‌ی کوچک از ورق فلزی بسازید. نقشه‌ی این جعبه، نمای رویی، نمای جلویی و نمای کناری آن را نشان می‌دهد. روی این نقشه، عددهایی مثل ۲۰ سانتی‌متر برای طول، ۱۵ سانتی‌متر برای عرض و ۱۰ سانتی‌متر برای ارتفاع نوشته شده است. همچنین با یک علامت مخصوص، مشخص شده که در چهار گوشه‌ی جعبه، یک سوراخ به قطر ۵ میلی‌متر باید ایجاد شود و روی لبه‌ها، خط‌های خم نشان داده شده است.
در نقشه‌کشی صنعتی، از سه نوع خط اصلی استفاده می‌شود: خط کلفت برای لبه‌های رویت‌شونده، خط نازک برای اندازه‌گذاری، و خط چین برای لبه‌های پنهان قطعه. تشخیص این خطوط به شما کمک می‌کند تا شکل واقعی قطعه را در ذهن خود مجسم کنید.
انواع عملیات ساخت و نشانه‌های آن در نقشه
وقتی یک قطعه را روی نقشه می‌بینید، باید بدانید که برای ساخت آن چه کارهایی باید انجام دهید. هر عملیات ساخت، یک نماد یا علامت مخصوص در نقشه دارد که محل و نحوه‌ی انجام آن را مشخص می‌کند. مهم‌ترین عملیات‌ها عبارتند از:
| نوع عملیات | نشانه در نقشه | کاربرد |
|---|---|---|
| برش | خط‌چین یا خط‌نقطه‌چین | جدا کردن بخش‌های اضافی از ورق یا قطعه |
| سوراخ‌کاری | دایره‌ی توپر یا علامت ✚ در مرکز | ایجاد سوراخ برای پیچ، پرچ یا عبور مایع |
| خم‌کاری | خط با زاویه‌ی مشخص و عدد درجه | شکل‌دهی به ورق برای ایجاد گوشه یا انحنا |
| جوش‌کاری | علامت مثلث یا فلش با توضیح | اتصال دو قطعه به یکدیگر |
برای نمونه، اگر روی نقشه یک قطعه، چند دایره با علامت ✚ در مرکز ببینید و کنار آن عدد ۱۰ نوشته شده باشد، یعنی باید سوراخی به قطر ۱۰ میلی‌متر در آن نقطه ایجاد کنید. همچنین اگر یک خط با زاویه‌ی ۹۰ درجه رسم شده باشد، یعنی قطعه باید در آن محل، به اندازه‌ی یک زاویه‌ی راست خم شود.
چالش‌های رایج در خواندن نقشه
پاسخ: نقشه‌ها معمولاً با مقیاس (نسبت) رسم می‌شوند. مثلاً ممکن است نوشته شود ۱:۲ یعنی هر ۱ سانتی‌متر روی نقشه، برابر با ۲ سانتی‌متر در قطعه‌ی واقعی است. بنابراین عددی که روی نقشه می‌بینید، اندازه‌ی واقعی را نشان می‌دهد، نه اندازه‌ی کشیده‌شده‌ی روی کاغذ.
پاسخ: خطوط برش معمولاً به صورت خط‌چین یا خط‌نقطه‌چین با ضخامت کمتر رسم می‌شوند، در حالی که لبه‌های قطعه با خطوط کلفت و ممتد نشان داده می‌شوند. همچنین کنار خط برش معمولاً یک علامت یا عدد نوشته می‌شود که نوع عملیات را مشخص می‌کند.
پاسخ: در نقشه‌کشی اصولی، هر اندازه فقط یک‌بار نوشته می‌شود. اما اگر چند اندازه دیدید، باید به دقت بررسی کنید که آیا یکی از آنها، اندازه‌ی اصلی (مرجع) است و بقیه، اندازه‌های کمکی یا تلرانس (میزان خطای مجاز) را نشان می‌دهند. معمولاً اندازه‌ای که پررنگ‌تر نوشته شده یا کنار آن علامت خاصی است، اندازه‌ی اصلی محسوب می‌شود.
خواندن صحیح نقشه‌ی قطعه، مهارتی است که با تمرین و دقت به دست می‌آید. همیشه ابتدا نمای کلی قطعه را بررسی کنید، سپس اندازه‌ها را به ترتیب از بزرگ به کوچک بخوانید و در آخر به سراغ علائم عملیات ساخت بروید. به خاطر داشته باشید که هر نقشه، یک دستورالعمل کامل برای ساخت است و کوچک‌ترین بی‌دقتی در خواندن آن، ممکن است باعث شود قطعه‌ی ساخته‌شده با نقشه تفاوت داشته باشد. با رعایت این اصول، می‌توانید هر نقشه‌ی صنعتی را به درستی تفسیر کرده و قطعه‌ی مورد نظر را دقیقاً همان‌طور که طراح خواسته، بسازید.
