مدارهای کلید روشنایی
تفاوت مدارهای یکپل، دوپل و تبدیل
در خانهها و مدرسهها، برای روشن و خاموش کردن لامپها از کلیدهای مختلفی استفاده میشود. هر کدام از این کلیدها، مدار خاصی دارند و برای کاربردهای گوناگونی طراحی شدهاند. در ادامه، این سه نوع مدار را به زبان ساده بررسی میکنیم.
| نوع مدار | تعداد نقاط کنترل | کاربرد اصلی |
|---|---|---|
| یکپل | یک نقطه | اتاقهای کوچک، راهروهای کوتاه |
| دوپل | دو نقطه | پلهها، اتاقهای بزرگ با دو در |
| تبدیل (راهپلهای) | سه نقطه یا بیشتر | راهروهای طولانی، سالنهای بزرگ |

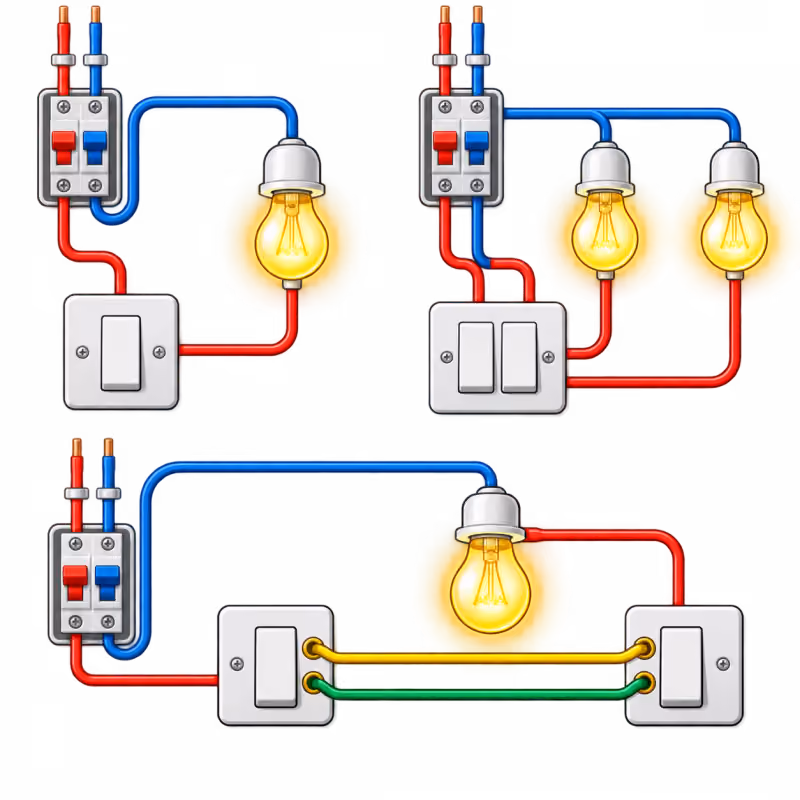

مدار یکپل سادهترین نوع مدار است. در این مدار، یک کلید به طور مستقیم مسیر جریان برق را به لامپ وصل یا قطع میکند. وقتی کلید را میزنید، مدار کامل میشود و لامپ روشن میگردد. این نوع مدار برای جاهایی که فقط از یک نقطه به کلید دسترسی دارید، مانند اتاق خواب، مناسب است.
مدار دوپل، همان طور که از نامش پیداست، از دو کلید تشکیل شده است که هر دو یک لامپ را کنترل میکنند. فرض کنید راهروی خانهتان دو ورودی دارد. با مدار دوپل میتوانید از هر کدام از ورودیها لامپ را روشن یا خاموش کنید. در این مدار، دو کلید به گونهای به هم متصل میشوند که با تغییر وضعیت هر کدام، لامپ تغییر حالت میدهد.
مدار تبدیل یا راهپلهای، امکان کنترل لامپ را از سه نقطه یا بیشتر فراهم میکند. این مدار از کلیدهای مخصوصی به نام کلید تبدیل استفاده میکند. برای مثال، در یک سالن بزرگ که سه در دارد، میتوانید از هر دری لامپ را کنترل کنید. در این مدار، دو کلید در دو انتها به صورت دوپل کار میکنند و کلید یا کلیدهای وسط، به عنوان کلید تبدیل، وظیفهٔ تغییر وضعیت مدار را بر عهده دارند.
کاربردهای روزمره در خانه و مدرسه
فرض کنید در راهروی مدرسه، برای رفتن به حیاط، از دو درب استفاده میکنید. اگر مدار دوپل نصب باشد، میتوانید هنگام ورود از یک در، چراغ را روشن کنید و هنگام خروج از در دیگر، آن را خاموش نمایید. این کار هم راحت است و هم در مصرف برق صرفهجویی میکند.
یا تصور کنید در خانه، راهروی طولانی دارید که به سه اتاق متصل است. با استفاده از مدار تبدیل، میتوانید از جلوی هر اتاق، چراغ راهرو را کنترل کنید. دیگر لازم نیست تا انتهای راهرو بروید تا چراغ را خاموش کنید. این نوع مدارها در ساختمانهای بزرگ و مدرن بسیار کاربرد دارند.
پرسش و پاسخهای چالشی
در مدار دوپل، دو کلید به گونهای بسته میشوند که مسیر جریان برق فقط در حالتی کامل میشود که هر دو کلید در یک وضعیت (هر دو بالا یا هر دو پایین) قرار داشته باشند. اگر یکی روشن و دیگری خاموش باشد، مدار باز میماند و جریان برق به لامپ نمیرسد. با تغییر وضعیت هر یک از کلیدها، مدار دوباره کامل میشود.
خیر. کلید یکپل فقط یک راه ورودی و یک راه خروجی دارد و تنها میتواند مدار را قطع یا وصل کند. اما کلید تبدیل دارای یک ورودی و دو خروجی است که به آن اجازه میدهد مسیر جریان را بین دو حالت مختلف تغییر دهد. برای مدارهای دوپل و تبدیل، حتماً به کلیدهای مخصوص نیاز دارید.
زیرا این کلیدها وظیفهٔ «تبدیل» یا تغییر مسیر جریان برق را بین دو سیم متفاوت بر عهده دارند. در واقع، کلید تبدیل با تغییر وضعیت خود، مسیر جریان را از یک سیم به سیم دیگر منتقل میکند و باعث میشود که لامپ روشن یا خاموش شود، بدون آنکه نیازی به تغییر وضعیت کلیدهای دیگر باشد.
