پودمان 3: ترسیم سه نما و حجم نقشه کشی فنی رایانه‌ای دهم متوسطه دوم فنی شبکه و نرم افزار رایانه

کدامیک از تصویرهای زیر به روش کاوالیر کشیده نشده است؟

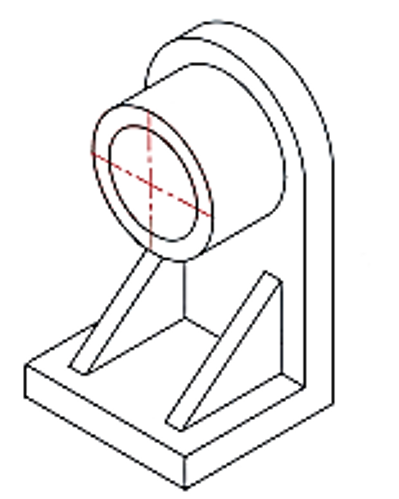

1 )

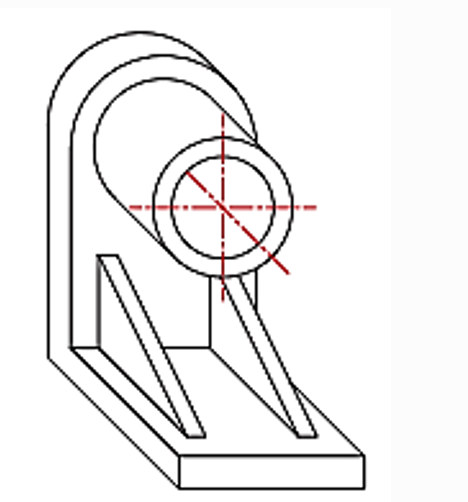

2 )

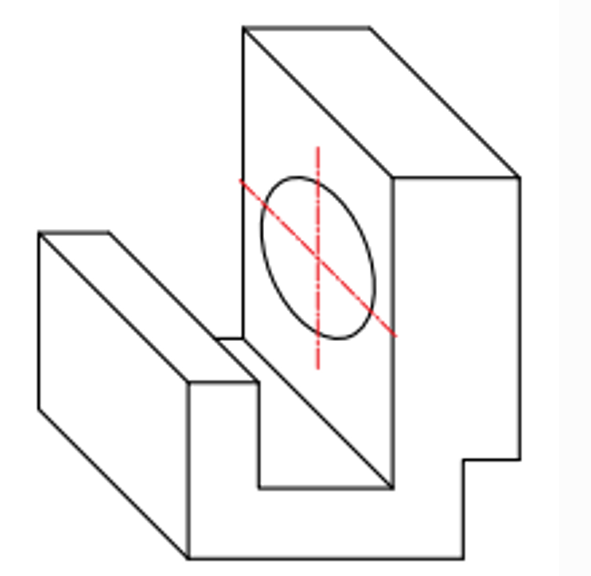

3 )

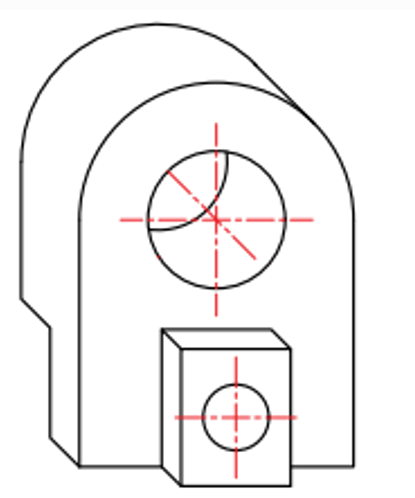

4 )

نمایش پاسخ

باید به زاویه‌ها دقت کنیم در شکل 1و 3و 4 تمام زاویه‌های که نمای جانبی را تشکیل داده‌اند با شیب 45 کشیده شده‌اند و تمام نمای روبرو با زاویه کشیده نشده‌اند تنها در شکل 2 هم نمای روبرو و نمای جانبی تحت زاویه کشیده شده‌اند.
